随着半导体工艺制程持续迭代，AI芯片、高端GPU、功率半导体等器件的集成度与算力密度大幅跃升，单芯片热流密度突破1kW/cm²，传统风冷散热与常规散热结构已无法匹配超高功耗的散热需求。散热效率、温控精度与结构适配性，已然成为制约半导体器件性能释放、稳定性与使用寿命的核心瓶颈。而蚀刻工艺与液冷板的深度融合，凭借精密微结构制造能力与高效液冷换热优势，成为半导体高端散热领域的核心解决方案，撑起了高功率半导体产业的发展底座。
半导体散热的核心矛盾，在于芯片晶体管高密度工作产生的集中热量无法快速、均匀导出。传统散热方案依赖多层导热介质叠加传热，热阻层层累积，热量传导路径长、散热滞后性明显，不仅难以控制芯片工作温度，还易出现局部热点，导致半导体器件降频、老化甚至失效。液冷技术的出现，以液体高比热容、高换热效率的特性，彻底取代风冷成为高算力半导体的主流散热方式，而液冷板作为热量交换的核心载体，其内部流道结构的精度、复杂度与合理性，直接决定整体散热效能。
相较于冲压、焊接、3D打印等传统液冷板加工工艺，源自半导体光刻制程的精密蚀刻工艺，是适配高端半导体散热的最优制造手段。该工艺依托光化学腐蚀原理，无需机械外力加工，通过曝光、显影、腐蚀等精密工序，在金属基板表面精准成型微米级流体流道，通道尺寸公差可控制在±5μm以内，板面平面度误差不超过0.02mm/m，精度远超传统加工工艺。同时，蚀刻工艺可根据半导体芯片的热源分布、热点位置，定制非均匀、异形化、高密度微通道结构，针对性强化高热流区域的换热能力，实现“精准散热”。

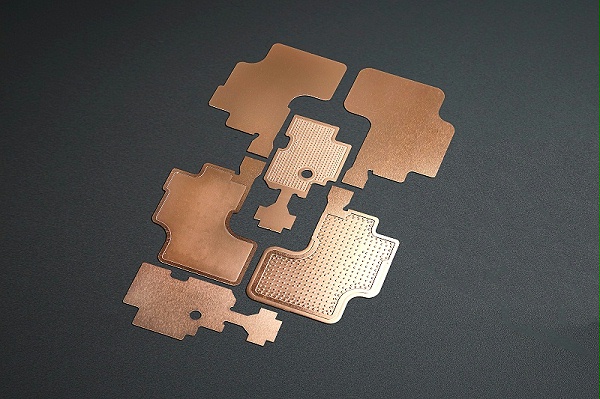

在实际生产应用中，行业主流采用精密蚀刻+扩散焊接的一体化制程，完美适配半导体液冷板的严苛要求。先通过蚀刻工艺在薄型铜、铝金属基板上加工出设计好的微流道网络，再将多层基板精准对位，在低于金属熔点的温度下加压扩散键合，使基板晶粒相互融合，实现无焊缝、零渗漏的一体化结构。这种工艺规避了传统焊接工艺易变形、易漏液、热阻高的缺陷，液冷板整体平整度高、结构强度稳定，且流道内壁光滑无毛刺，有效降低冷却液流动阻力，提升换热效率，能够长期适配半导体设备7×24小时不间断运行的工况。
蚀刻液冷板的技术优势，精准破解了半导体产业的多重散热痛点。其一，微米级高密度微通道极大提升了换热比表面积，可轻松承载2000W以上的超高功耗散热需求，突破传统散热的热流密度极限，让AI服务器、高性能计算芯片的满算力稳定输出成为可能。其二，蚀刻工艺可实现超轻薄结构成型，大幅缩减液冷板体积与重量，适配半导体设备小型化、高密度集成的发展趋势，同时缩短芯片到冷却液的传热路径，大幅降低界面热阻。其三，无机械应力的蚀刻加工方式不会损伤金属基板材质，成品一致性、重复性极佳，可实现大批量标准化量产，完美匹配半导体行业规模化生产的需求。
当下半导体产业正朝着极致算力、极致集成、极致能效的方向全速迈进，散热技术不再是附属配套，而是核心性能的决定性因素。蚀刻工艺赋予了液冷板极致的结构精度与散热适配性，液冷板则为高功率半导体器件提供了高效、稳定、长效的热管理保障，三者形成深度绑定的技术闭环。从云端AI服务器、超级计算中心，到新能源功率半导体、车载高端芯片，蚀刻微通道液冷板已成为高端半导体设备的标配核心部件。
未来，随着半导体先进制程持续突破、算力需求持续爆发，基于蚀刻工艺的微流控液冷技术将进一步向芯片级近结散热、硅基一体化液冷迭代，持续压缩传热路径、提升温控精度，以精密制造赋能热管理升级，为半导体产业的技术革新与性能突破筑牢散热根基。
